Spectra Logic T-Series Tape Libraries

LTO9ドライブのT-SeriesとStackへの搭載について

LTO9のドライブとカートリッジが2021年10月時点で受注が可能です。ライブラリーの内蔵ドライブとして、フルハイトのFCかSASのドライブを販売可能です。カートリッジに関しても、自社ブランドでの販売が可能になっています。LTO9は、LTO8の12TBから18TBにデータ容量が増えており、ドライブはLTO8のカートリッジの読書きが可能です。但し、LTO7 TypeMは使用出来ません。LTO9での記録可能なデータ容量の増加は、LTO8との比較で、テープの全長が960mから1035mと長くなり、トラック数が6,656本から8,960本になったことで実現されています。8,960本のトラックが、12.65mm幅のテープで読書きされる高密度の磁気テープということになります。

LTO9ドライブを搭載したSpectra LogicのT-SeriesとStack(6U, 80 slots)は、PoINT社ソフトのPoINT Storage Manager V6.7とPoINT Archival Gateway V2.5でサポートされています。(2022/1/30追加)

19インチラックに入るT380/680

Spectra T380 T680
	T380	T680
種類	LTO/TS1160ライブラリー	LTOライブラリー
TeraPack数	38	67
カートリッジ数	380(LTO)/281(TS1160)	670
搭載可能ドライブ数	12(LTO/TS1160)	12
最大データ容量	4.5PB	8PB
Interface	Fibre Channel
外形寸法(mm)	445x1246x1028(28U)	445x1867x1028(42U)
	19インチラックに入ります
重量	138kg	347kg

T680は、19インチラックにマウントされて出荷されます。(ラックに入ったT680)

8台までの連結が可能なT950と廉価版のT950v

Spectra T950 / T950v
	T950	T950v	T950/v 8 Frames
種類	LTO/TS11x0 テープライブラリー
Terapack数	100/82	92/82	10,20/846
カートリッジ数	1000(LTO) 738(TS1160)	920(LTO) 738(TS1160)	10,200(LTO) 7614(TS1160)
搭載可能ドライブ数	24	24	120
拡張ユニットの最大数	8	8
最大データ容量	12PB(LTO8)	11PB(LTO8)	120PB
Interface	Fibre Channel
外形寸法(mm)	787Wx2000Hx1098D	787x2010x1098	6296x2010x1098
重量	372kg	372kg

大規模な導入向けのTFinity

Spectra TFinity
	Tfinity(3 Frames)	TFinity(44 Frames)
種類	LTO/TS11x0 テープライブラリー
TeraPack数	180/82	5346/4520
カートリッジ数	1,800(LTO) 1,350(TS11x0)	53,460(LTO) 40,680(TS11x0)
搭載可能ドライブ数	24	144
拡張ユニットの最大数
最大データ容量	21.6PB(LTO8)	641PB(LTO8)
Interface	Fibre Channel
外形寸法(mm)	737x2080x1098(Base Frame)	787x2010x1098
重量	370kg(Base Frame)	N/A

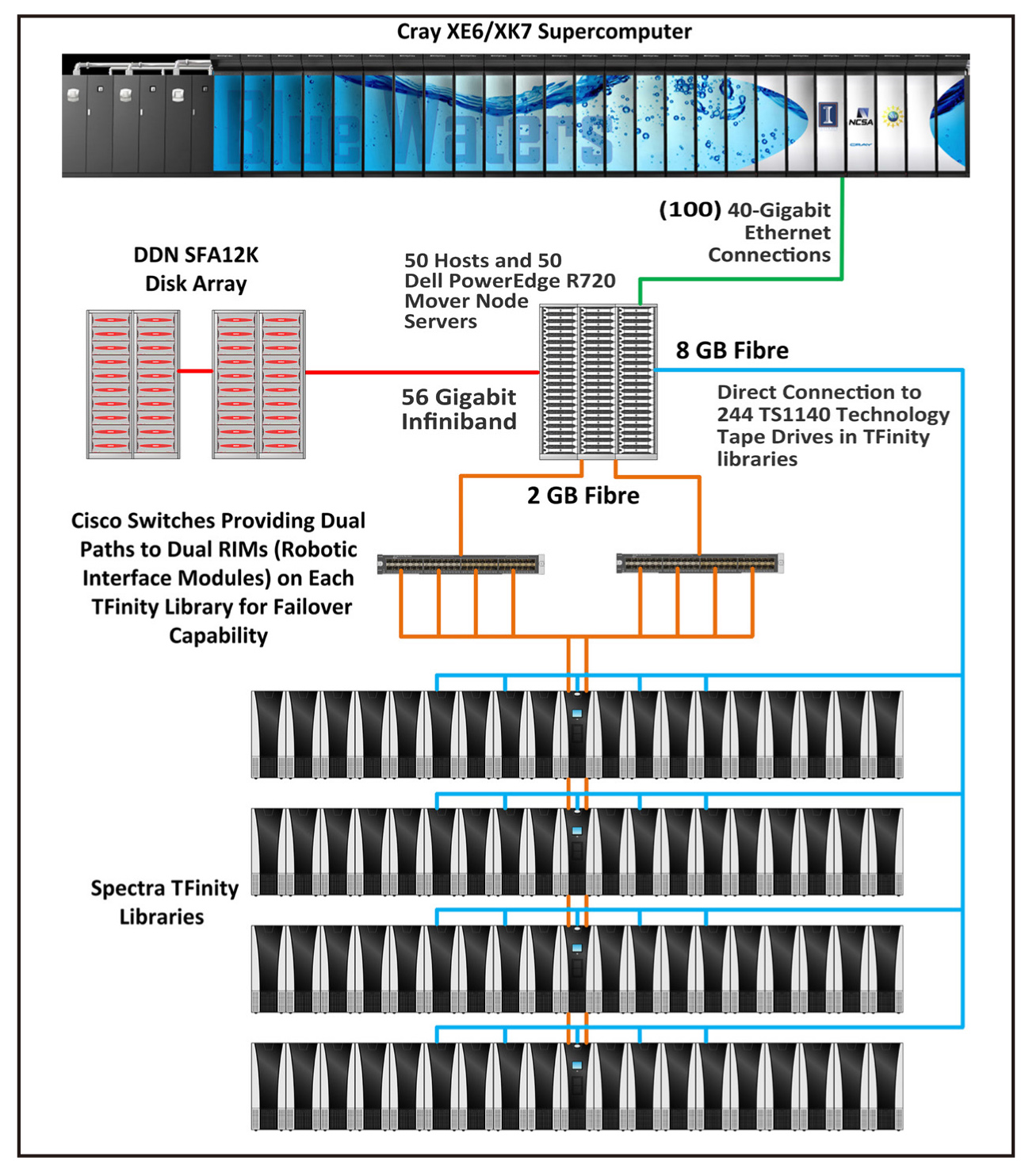

TFinityは、Main Frame以外にDrive Expansion/Media Expansion/Service Expansionがあります。Expansion FrameにOracle(StorageTek)のT10000Xのドライブとカートリッジを搭載可能です。大規模な導入事例としては、19台連結されたTFinityを4列並べて稼動させたNCSAの事例があります。導入答辞は、1巻で4TBのTS1140を搭載し、600PBのデータ容量だったので、現時点で1巻20TBのTS1160を搭載すると3EBの容量になります。(システム構成図)

ライブラリー共通仕様

ライブラリーの管理は、前面のタッチパネルとWebから操作出来るBlue Software
カートリッジは、10個単位のTeraPackで管理(全機種共通)
19インチラック相当の大きさのため、設置場所の制約が少ない。
カートリッジを縦方向に収納するため、設置面積単位での収納効率が良い。
使用するカートリッジ数は、ライブラリーに収納可能なスロット数とは別に設定可能です。
日本国内のサービス会社と提携し、翌日オンサイトのパーツ交換保守を提供。
内蔵ドライブ、各種電源、制御ボードは全てリア側から交換可能。
Linuxの標準コマンドのmtxでTシリーズライブラリーの全機種で操作が可能です(T680でのmtxコマンド操作例)。

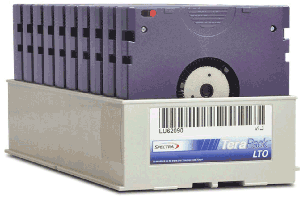

TeraPack - LTOが10個入るパックで、ライブラリー内を搬送

ライブラリー内でのテープカートリッジは、TeraPackと呼ばれるパック単位で管理されます。パックのままで内蔵ドライブの前まで移動され、さらに、1つのカートリッジが上に引き出され、90度回転し、水平方向でドライブに挿入されます。ライブラリーのスロット管理は、TeraPackの個々のカートリッジ単位になっているため、TeraPack上の複数のカートリッジを連続してドライブに入れられます。これは、PoINT Archival Gatewayのように、4ドライブを同時に使用する場合の搬送時間の短縮に役立ちます。カートリッジを縦に保管することで、ライブラリーの占有面積あたりの収納効率が優れています。ライブラリーからのカートリッジの出し入れも、TeraPack単位となります。IBM TS1160では、TeraPackには、9個のカートリッジになります。

High-Performance-Transporter - カートリッジ搬送機構

TeraPackを載せて、ライブラリー内を搬送する機構で、TeraPackを載せてライブラリー内を垂直と水平の2軸で移動します。左の写真がHPTですが、前側がライブラリーの前方向で、TeraPackが収納されています。後方向は、ドライブか機種によってはTeraPackが収納されています。従って、ライブラリーを横から見ると、前からTeraPack - HPT -ドライブ又はTeraPackの順に並んでいます。HPTがユニット化されているので、サービスが必要な場合には、ライブラリーの側面からユニット交換が出来ます。(TFinityは、HPTが2個あり、向かって右側のHPTは右のリア側から交換。)

TS1160ドライブのライブラリーへの搭載について

T380/T950/Tfinityでは、内蔵ドライブとしてIBM TS1160を搭載出来ます。収納出来るカートリッジ数は上記の仕様一覧をご覧下さい。TeraPackは、3592JEカートリッジが9個入ります。内蔵ドライブとJEカートリッジが入ったTeraPackは、ライブラリー本体と一緒に弊社から販売が可能です。

Spectra Logic Stack LTO library

6Uサイズで80巻収納可能で、42U(7台)まで拡張可能(製品紹介ビデオ)

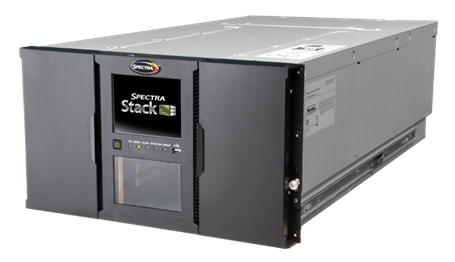

Spectra Stack
	Stack	拡張ユニット
種類	LTOライブラリー	スロット拡張ユニット
スロット数	80	80
カートリッジ数	80	560(最大拡張時)
搭載可能ドライブ数	3台(FH)6台(HH)	21台(FH)42台(HH)
最大データ容量	1,440TB(LTO9)	10,080TB(LTO9)
Interface	Fibre Channel(FH)/SAS(HH)
外形寸法(mm)	475x268x892(6U)	445x1867x1028(42U)
	専用ラックレール付属
重量	43.6kg	約40kg

Spectra Stackは、80スロットを左右の40個入りマガジンに収納します。高さが6Uですので、HHのLTOドライブは6台搭載可能です。拡張ユニットは、本体と同じ6Uで、80スロットと6台のHHドライブを搭載出来ます。拡張ユニットは、本体の上下方向に追加出来ます。フロント部分には、タッチ対応のカラー液晶がありライブラリー管理ソフトを操作出来ます。管理ソフトは、イーサーネット経由でのアクセスも可能です。

T-Seriesの全機種とSpectra StackはPoINT Archival Gateway(PAG)とPoINT Storage Manager(PSM)でサポートされており、組み合わせて稼動します。

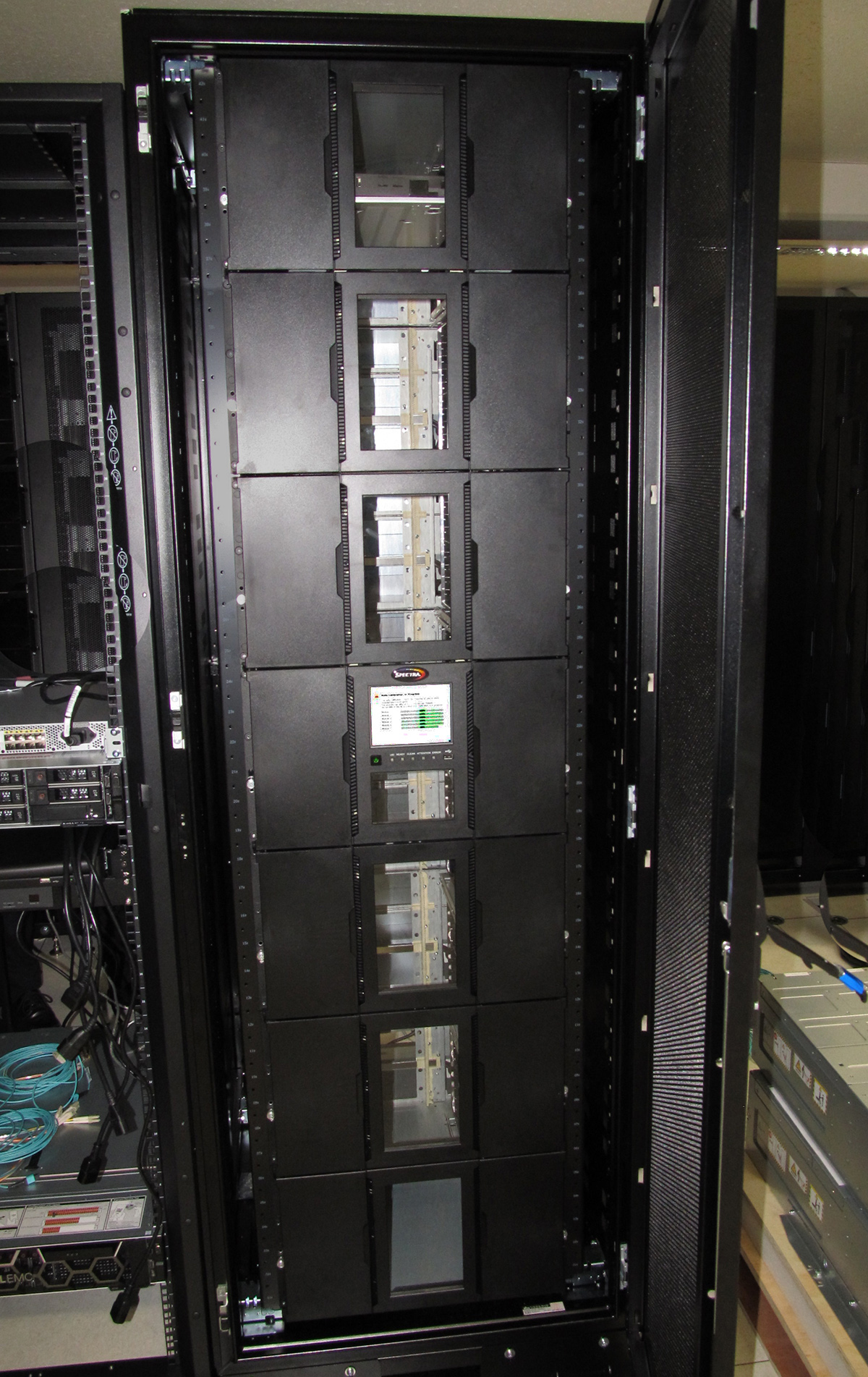

Spectra Stackの42Uラックへのフル実装(本体と＋拡張ユニット6台)を行いました。(2021/2/20追加)

Initial Caribration中の写真で、ロボット機能は一番上のユニットにあります。(画像クリックで拡大)
